Integración VPN de Terceros

La elección entre estas tres alternativas se basa en el equilibrio entre costos, escalabilidad y complejidad de gestión:

Transit Gateway (~197 USD/mes en el escenario descrito)​

  • Mayor costo fijo por attachment.
  • Excelente opción para topologías más grandes, múltiples VPCs y escalabilidad con mínima complejidad de routing.

Site-to-Site VPN + EC2 (~80 USD/mes estimados)​

  • Facilidad de configuración (solución nativa de AWS).
  • Adecuada para un número moderado de túneles, aunque menos flexible que TGW para grandes topologías.

VPN on EC2 (StrongSwan + Nginx) (~20–21 USD/mes con 1 instancia, o ~40–42 USD/mes para HA)​

  • Coste significativamente más bajo.
  • Mayor complejidad de administración y mantenimiento (gestión de instancia, parches, failover manual).
  • Adecuada si el tráfico total es bajo y si se cuenta con personal para operar/monitorizar la instancia.

Transit Gateway​

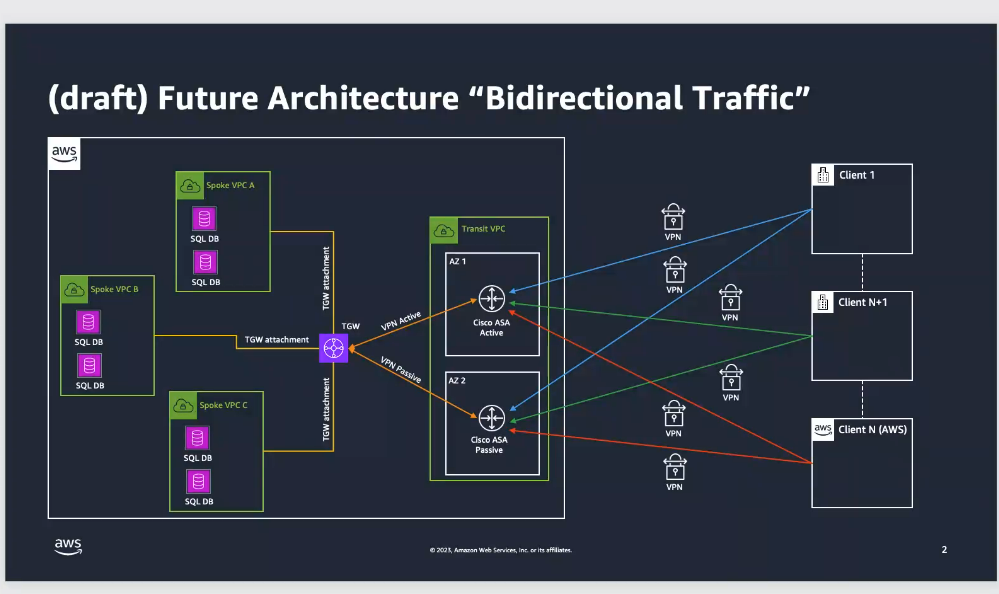

Actúa como un enrutador centralizado que permite la interconexión entre múltiples VPCs, redes on-premises y redes de terceros.

Las conexiones VPN se establecen a través de túneles IPsec, que pueden configurarse para ofrecer alta disponibilidad y redundancia (generalmente se configuran dos túneles por conexión VPN para lograr failover automático).

vpn

Análisis de costos​

Hipótesis:

  • 3 attachments en el Transit Gateway, que corresponden por ejemplo a:
    1. VPC (Dev)
    2. VPN (Prod)
    3. VPN (Contingency)
  • 730 horas de uso mensuales (24/7).
  • 2 GB de transferencia mensual por cada attachment, totalizando 6 GB mensuales.
  • Tarifas de AWS (en la mayoría de las regiones):
    • 0.09 USD/hora/attachment.
    • 0.002 USD/GB de transferencia de datos.

Costos:

  • Costo attachments: ~197.10 USD/mes
  • Costo data transfer: ~0.01 USD/mes

Suma total: ~197.11 USD/mes (se redondea a ~197.22 USD/mes en el ejemplo original).

VPN Site-to-Site​

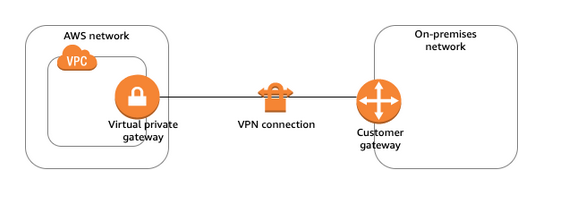

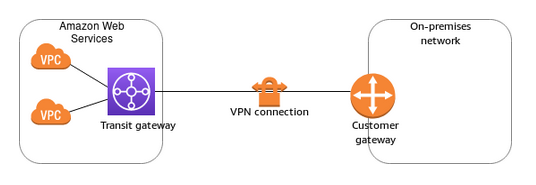

Una conexión de Site-to-Site VPN ofrece dos túneles de VPN entre una virtual private gateway o una transit gateway del lado de AWS y una customer gateway en el lado remoto (on-premise).

Dos túneles para automatic failover o mantenimientos que suele hacer AWS que podrían deshabilitar brevemente uno de los túneles —> Site-to-Site VPN tunnel endpoint replacement

vpn-2
vpn-3

Análisis de costos​

Hipótesis:

  • 3 conexiones (VPN) (equivalentes a los 3 "attachments" que mencionaste: Dev, Main, Contingencia).
  • Cada VPN es un túnel Site-to-Site gestionado por AWS.
  • Costo de Site-to-Site VPN: 0.05 USD por hora por VPN
  • 730 horas mensuales (24/7).
  • 2 GB de transferencia mensual por cada VPN.

Costos:

  • VPN (3 conexiones): ~109.50 USD
  • Transferencia de datos (6 GB total): ~0.54 USD
  • Network Load Balancer: ~20–25 USD

Suma total: ~130–135 USD mensuales.

VPN on EC2​

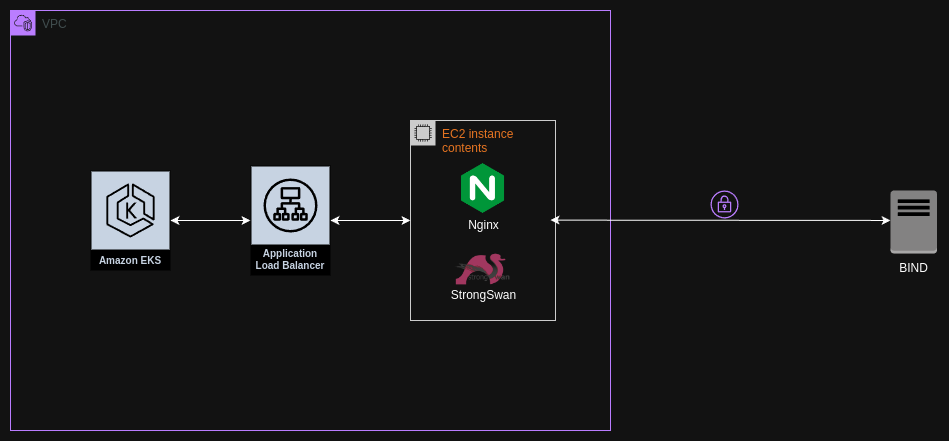

En esta solución, se levanta una instancia EC2 sobre la que se instala StrongSwan para establecer túneles IPsec y Nginx como proxy (normalmente para enrutar tráfico en la capa de aplicación hacia un Application Load Balancer u otros recursos de la VPC).

vpn-4

Análisis de costos​

Hipótesis:

  • 3 túneles (VPN) configurados en la misma instancia (o en dos instancias para redundancia).
  • Instancia EC2 de tamaño pequeño, por ejemplo, t3.small (con costo aprox. 0.02–0.023 USD/h).

Costos:

  • EC2 + EBS: ~18–20 USD/mes (1 instancia)
  • Transferencia de datos: ~0.54 USD/mes

Suma total: ~20–21 USD/mes (En caso de 2 instancias para HA => ~40–42 USD/mes.)

Configuración de nginx y ipsec para lograr armar la conexión.

nginx.conf

load_module /usr/lib/nginx/modules/ngx_stream_module.so;
worker_processes  1;
error_log  /var/log/nginx/error.log warn;
pid        /var/run/nginx.pid;

events {
    worker_connections  1024;
}

http {
    include       /etc/nginx/mime.types;
    default_type  application/octet-stream;
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';
    access_log  /var/log/nginx/access.log  main;
    sendfile        on;
    keepalive_timeout  65;
    server_tokens off;
}

stream {
    server {
        listen 8180;
        proxy_pass **<URL-ALB>**;
    }
}

iptables.conf

*mangle
:PREROUTING ACCEPT [8165:7991805]
:INPUT ACCEPT [7883:7958068]
:FORWARD ACCEPT [282:33737]
:OUTPUT ACCEPT [5933:572312]
:POSTROUTING ACCEPT [6215:606049]
COMMIT

*nat
:PREROUTING ACCEPT [159:9540]
:INPUT ACCEPT [159:9540]
:OUTPUT ACCEPT [168:10720]
:POSTROUTING ACCEPT [168:10720]
-A PREROUTING -i eth0 -p tcp -m tcp --dport 2222 -j DNAT --to-destination <IP-BIND>:22
-A PREROUTING -i eth0 -p tcp -m tcp --dport 443 -j DNAT --to-destination <IP-BIND>:443
-A POSTROUTING -p tcp -m tcp --dport 22 -j SNAT --to-source <IP-TUNNEL-BIND>
-A POSTROUTING -p tcp -m tcp --dport 443 -j SNAT --to-source <IP-TUNNEL-BIND>
COMMIT

*filter
:INPUT ACCEPT [6016:538920]
:FORWARD ACCEPT [123:22565]
:OUTPUT ACCEPT [4614:432344]
-A FORWARD -d <IP-BIND>/32 -p tcp -m tcp --dport 443 -m state --state NEW,RELATED,ESTABLISHED -j ACCEPT
-A FORWARD -d <IP-BIND>/32 -p tcp -m tcp --dport 22 -m state --state NEW,RELATED,ESTABLISHED -j ACCEPT
-A FORWARD -d <IP-BIND>/32 -p tcp -m tcp --dport 44301 -m state --state NEW,RELATED,ESTABLISHED -j ACCEPT
-A FORWARD -d <IP-BIND>/32 -p tcp -m tcp --dport 22 -m state --state NEW,RELATED,ESTABLISHED -j ACCEPT
-A FORWARD -d <IP-BIND>/32 -p tcp -m tcp --dport 8180 -m state --state NEW,RELATED,ESTABLISHED -j ACCEPT
COMMIT
